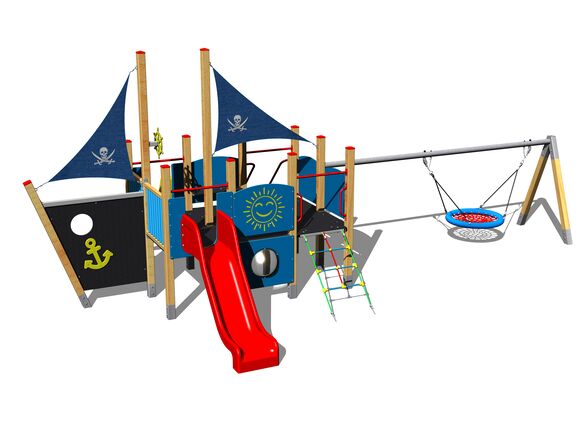

UNIVERSAL 4U602D
Kód produktu: 4U-602D-10
6x vež, 2x šmýkačka, šikmý výlez s nášľapy a kovovými madlami, šikmý sieťový výlez, 2x stožiar s vlajkou, kormidlo, kotva, 2x bariéra usadená do dreveného rámu, kresliaca tabuľa, 2x bariéra s priezorom, 4x bariéra z HDPE, reťazová hojdačka. Viac informácií
Technické údaje
Kód produktu: | 4U-602D-10 |
---|---|
Hmotnosť: | 567.0 kg |
Odporúčaný vek: | 2-15 rokov |
Výška voľného pádu: | 1 m |
Nosnosť: | 2484 kg |
Max. počet užívateľov: | 46 |
Rozmery: | 8,72 x 5,69 x 3,48 m |
Plocha potrebná pre montáž: | 11,8 x 9,7 m |
Povrch, tlmiaci pád: | podľa normy EN 1177 - trávnik |
Nosná konštrukcia vežovej zostavy je vyrobená z lepených hranolov. Toto riešenie zaisťuje maximálne možnú ochranu proti vzniku prasklín, ktoré sú bežné u výrobkov z mimo stredového dreva. Povrchová úprava týchto hranolov spočíva v impregnácii a trojvrstvovej aplikácii vrchného lazúrovacieho laku, splňujúceho podmienky normy EN 71/3 (bezpečné pre detské hračky).
Tieto konštrukcie sú do terénu ukotvené v ocel'ových pät'kách, ktoré sú chránené proti korózii žiarovým zinkovaním a uložené do betónového lôžka. Kotvy sú pripevnené k hraciemu prvku pomocou skrutiek a ich konštrukcia zaručuje, že drevené prvky nebudú v priamom kontakte so zemou. Všetky ďalšie kovové prvky sú upravované zinkováním alebo duplexným nástrekom práškovou vypaľovacou farbou podľa RAL.
Šmýkačky sú vyrobené zo sklolaminátu. Čelá šmýkačiek, nášľapy, atd. sú vyrobené z vysoko kvalitného plastu HDPE (vysokotlakový, celo zafarbený polyetylén, ktorý sa vyznačuje vysokou farebnou stálosťou, odolnosťou proti UV žiareniu a hlavne bezpečnosťou, pretože je nelámavý a nehrozí tak žiadne nebezpečenstvo zranenia detí ostrými úlomkami). Laná a siete sú vyrobené z materiálu HERKULES (16 mm lana z polypropylénu s vnútorným oceľovým jadrom) a sú spojované plastovými alebo hliníkovými spojmi. Podesty a kresliaca tabuľa sú vyrobené z HPL (vysokotlakový laminát, ktorý sa vyznačuje vysokou farebnou stálosťou, odolnosťou proti poškriabaniu a odolnosťou proti vode). Hojdačka je zavesená pomocou pozinkovaných reťazí na kovovom nosníku. Sedadlo „Hniezdo” je vyrobené z polypropylénového lana z vysoko pevnostného vlákna. Závesné laná sú vyrobené z materiálu HERKULES (16 mm lana z polypropylénu s vnútorným oceľovým jadrom). Všetok spojovací materiál je pozinkovaný alebo nerezový.
K tovaru UNIVERSAL 4U602D ešte nikto nenapísal otázku, alebo komentár. Neváhajte sa opýtať.
- Zoznam technický [170 kB, PDF]
- Pôdorys [300.0 kB, DWG]
- Pôdorys [54.0 kB, JPG]
